ESTRUTURAS DE AÇO

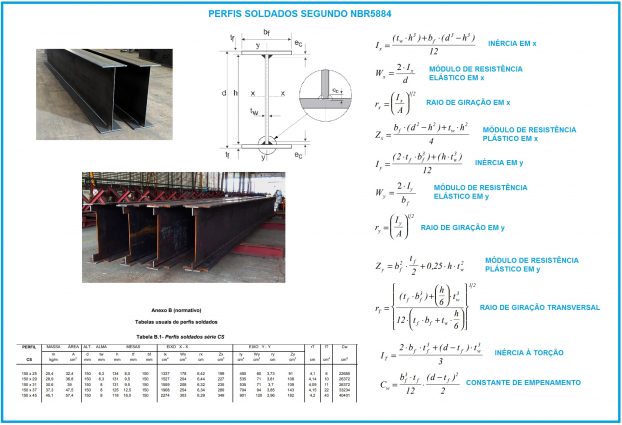

PERFIS SOLDADOS SEGUNDO NBR5884

PERFIS SOLDADOS SEGUNDO NBR5884

Os perfis soldados são produtos fabricados por meio de chapas de aço, moldadas com formatos diferentes. Para que consigam obter esses formatos, os perfis soldados devem passar por um procedimento, que é a soldagem. Existem muitas técnicas que podem ser utilizadas para soldar os perfis.

Sua vantagem em relação aos perfis laminados é a de que possibilitam geometrias além das bitolas dispostas pelos fabricantes. Vigas esbeltas, ou seja, que possuem grande altura de alma, são sempre em perfis soldados e com enrijecedores de alma para combater flambagens locais quando ocorrem altas tensões cisalhantes.

Séries de perfis mais soldados mais comuns:

>> Série simétrica:

Série composta por perfis que apresentam simetria na sua seção transversal em relação aos eixos X-X (linha paralela à mesa, que passa pelo centróide (CG) da seção transversal do perfil) e Y-Y (linha perpendicular ao eixo X-X, que passa pelo centróide (CG) da seção transversal dos perfis).

1) Série CS: perfis soldados tipo pilar com relação d/bf=1 relacionados na tabela B.1 do anexo B

2) Série CVS: perfis soldados tipo viga-pilar com relação 1<d/bf≤1,5 relacionados na tabela B.2 do anexo B

3) Série VS: perfis soldados tipo viga com relação 1,5<d/bf≤4 relacionados na tabela B.3 do anexo B

4) Série PS: perfis soldado que não esteja relacionado nas tabelas do anexo B desta Norma.

A designação dos perfis soldados segundo esta Norma faz-se pela série, seguido da altura em milímetros e da massa aproximada em quilogramas por metro.

Exemplo: A designação de um perfil série CS com 300mm de altura por 300mm de largura de mesa e 62,4 kg/m é CS300x62.
